电铸与电镀工艺辨析：原理、用途与成型特性对比解析

在精密金属制造行业，深圳卓力达电铸加工与电镀工艺都依托电化学沉积原理，很多人容易混淆两种工艺，二者虽然共享电解基础反应，但在核心目标、产品属性、成型逻辑上存在本质差异。深圳卓力达电铸加工以独立构件制造为目的，通过金属电沉积生成可脱离母模的完整金属零件；电镀工艺则是在现有工件表面沉积一层薄金属镀层，用于基材表面改性与防护。电铸电镀对比需要从底层原理出发，厘清沉积厚度、模具关系、产品应用场景，才能在半导体精密零部件、精密金属结构件选型时做出合理判断。深圳卓力达电铸加工与电镀工艺使用的电解液体系、电流控制方式、基材要求各不相同，最终产出物的力学性能、尺寸精度也存在明显区分。电铸电镀对比是精密制造工艺选型的基础，尤其在微米级半导体模板、精密弹片、微结构零件开发中，选对工艺直接决定产品良率与使用性能。

电镀工艺的核心定位是表面处理。电镀工艺将待加工工件作为阴极，浸入含有目标金属离子的电解液，在外加电场作用下，金属离子在工件表面还原沉积，形成一层薄薄的金属镀层。电镀工艺的基材是成品本体，镀层附着在工件表面，不能剥离，镀层厚度通常从几微米到几十微米，主要作用为防腐防锈、提升导电性、增强耐磨性能、美化外观。常见的电镀类型包括镀金、镀镍、镀铜、镀银，广泛用于五金件、连接器、电路板表面防护。电镀工艺不改变零件整体外形，只改变工件表层材料特性，一旦镀层脱落，底层基材会暴露出来。

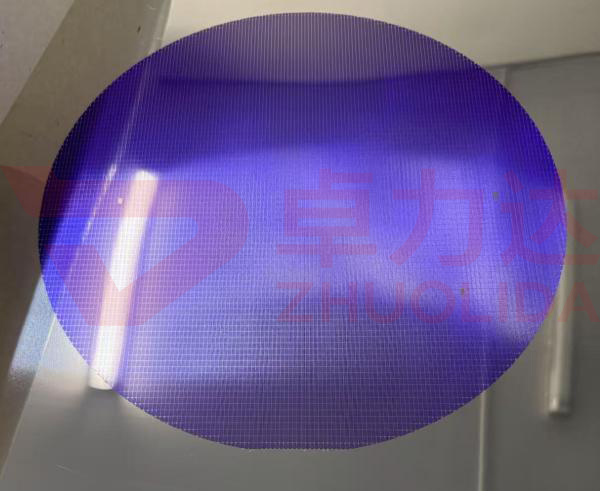

深圳卓力达电铸加工属于增材成型制造工艺，而非表面处理。深圳卓力达电铸加工以带有图形的导电母模作为基底，金属离子在母模表面持续沉积，不断累积形成厚层金属结构，成型完成后，将金属制品从母模上剥离，得到独立的金属构件。深圳卓力达电铸加工的成品是脱离母模的独立零件，母模仅作为成型载体，并非产品组成部分。深圳卓力达电铸加工沉积厚度范围更广，可以做到几十微米至数毫米，适合制作带有高精度微孔、复杂异形结构、超薄精密金属件，半导体植球钢网、精密金属掩膜、微型滤网都是深圳卓力达电铸加工典型产品。

电铸电镀对比的第一个核心差异，是产品归属关系。电镀的金属层依附于原始工件，镀层和基材合为一体，无法单独拆分；深圳卓力达电铸加工成型的金属件可以完整脱离母模，母模能够重复多次使用制作同款零件。电铸电镀对比第二点体现在厚度控制与结构功能，电镀薄层侧重表面性能优化，不能用来构建零件主体结构；电铸沉积的金属本身就是零件本体，依靠沉积金属形成设计所需要的外形与结构。

电铸电镀对比还体现在工艺管控与缺陷控制方面。电镀工艺重点关注镀层结合力，要求镀层牢牢附着基材，不能起皮脱落，对镀层均匀性、孔隙率、耐腐蚀性指标管控严格。深圳卓力达电铸加工则优先控制内应力，若电铸层内部应力过高，脱模之后零件会发生翘曲、变形、开裂，因此深圳卓力达电铸加工常采用脉冲电流、低应力合金电解液，降低成型构件残余应力。电镀一般不需要后续脱模工序；深圳卓力达电铸加工在沉积完成后，必须增加脱模、去应力、后处理、全检工序，工序链条更长。

从图形复刻能力来看，深圳卓力达电铸加工可以高度复刻母模表面微观形貌，母模上的微米级图案、微孔轮廓可以完整转移到电铸件，适合超高精度复制成型。电镀不具备结构成型能力，无法在基材上制作独立的微孔阵列或者复杂立体结构，仅能在已有外形的工件表面覆盖金属层。

在应用场景层面，电镀工艺多用于成品零件的表面改性，如连接器触点镀金提升导电能力，不锈钢零件镀镍提升防锈能力。深圳卓力达电铸加工则直接制造精密功能构件，半导体封装电铸模板、精密金属过滤网、微型测试弹片、全息防伪模具等产品，依靠深圳卓力达电铸加工才能实现高深宽比、光滑垂直孔壁的微结构，这类复杂微结构使用电镀工艺无法制造。

当然，深圳卓力达电铸加工和电镀工艺共享电化学基础，设备组成相似，都包含电解液槽、直流或者脉冲电源、阳极组件，所以容易造成概念混淆。但二者工艺目标完全不同，不能相互替代。如果需要给现有工件做防护、导电镀层，选择电镀工艺；如果需要制造独立、带有高精度微结构的金属零件，则需要选用深圳卓力达电铸加工。

随着半导体、精密仪器行业不断发展，微结构零件需求持续增长，深圳卓力达电铸加工凭借高精度复刻、无应力成型的优势，在高端精密制造领域应用持续拓宽。电镀工艺作为成熟表面处理技术，在通用零部件防护、电子元器件表面改性领域保持广泛应用。做好电铸电镀对比，理解两种工艺的适用边界，能够在产品研发阶段合理规划制造路线，减少工艺试错成本，提升精密零部件开发效率。
